Поверка проводится в соответствии с документом “Твердомеры портативные ультразвуковые МЕТУ1, МЕТ-У1А, твердомеры портативные динамические МЕТ-Д1, МЕТ-Д1А, твердомеры портативные комбинированные МЕТ-УД, МЕТ-УДА. МЕТ – ТП.01 МП ”, утвержденным ГЦИ СИ ФГУП “ВНИИФТРИ” 24.08.2012 г.
Поверка твердомера динамического МЕТ-Д1 во Владивостоке
Поверка проводится в соответствии с документом “Твердомеры портативные ультразвуковые МЕТУ1, МЕТ-У1А, твердомеры портативные динамические МЕТ-Д1, МЕТ-Д1А, твердомеры портативные комбинированные МЕТ-УД, МЕТ-УДА. МЕТ – ТП.01 МП ”, утвержденным ГЦИ СИ ФГУП “ВНИИФТРИ” 24.08.2012 г.
-

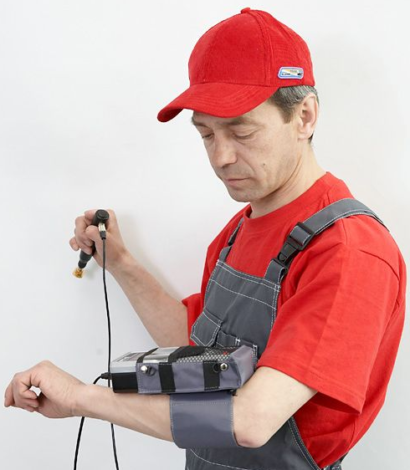

Предназначен для неразрушающего контроля твёрдости изделий в цеховых, лабораторных и полевых условиях. Реализует метод отскока (динамический метод) — определение отношения скоростей индентора до и после соударения с поверхностью контролируемого изделия. Твердомер изготавливается в 2-х вариантах: в пластмассовом (динамический твердомер МЕТ-Д1) и в алюминиевом — (динамический твердомер МЕТ-Д1А) корпусах. Поверка твердомера динамического МЕТ-Д1 проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
Основные возможности и поверка твердомера динамического МЕТ-Д1
- измерения твёрдости металлов и сплавов по стандартизованным в России шкалам твёрдости: Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD).
- наличие трех дополнительных шкал H1,H2, H3 для калибровки (по заявке) других шкал твердости (Роквелла «B», Супер-Роквелла, Лейба и др.), а также для шкал твердости металлов, отличающихся по свойствам от сталей (например, цветных металлов, сплавов, чугуна и др.);
- использование шкалы предела прочности на разрыв (Rm) в соответствии с ГОСТ 22791-77 для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля (HB);
- подключение по заявке укороченного датчика Д1/2.
Отличительные особенности динамических твердомеров МЕТ-Д1 и МЕТ-Д1А:
- измерение твердости материалов с неоднородной, крупнозернистой структурой, кованых изделий, литья;
- измеренная величина твердости не зависит от пространственного положения датчика;
- малая чувствительность к кривизне и шероховатости измеряемой поверхности;
- высокая производительность (30 измерений в минуту).
Ограничения по использованию динамических твердомеров МЕТ-Д1 и МЕТ-Д1А:
Измерение изделий массой менее 3-х кг или толщиной менее 12 мм возможно только при выполнении следующих условий:
- наличии чугунной или стальной опорной плиты массой не менее 3 кг;
- наличии смазки для притирки изделия к опорной плите;
- изделие должно быть ПЛОТНО притёрто к поверхности опорной плиты.
При измерении магнитных сталей погрешность может увеличиваться из-за влияния магнитного поля стали на показание скорости движения бойка внутри катушки индуктивности.
-
Пространственное положение твердомера при измерении любое (не влияет на точность показаний) Обработка результатов измерений в твердомере вычисление среднего значения из данных, сохранённых в памяти;
выборочное удаление данных (например, в случаи сомнения в корректности произведенных измерений);Обработка результатов измерений на компьютере передача данных на компьютер через высокоскоростной USB-порт;
эксклюзивное програмное обеспечение.Подсветка дисплея есть Одновременная индикация на дисплее шкала твердости
измеренное значение
номер измерения
режим работы
номер архива
степень разрядки источника питанияКоличество измерений сохраняемых в энергонезависимой памяти, сохраняемой при выключении твердомера 100 Автоматическое отключение питания, время, сек. 150 Время непрерывной работы с полной зарядкой аккумуляторной батареи, не менее, ч:
без Подсветки (пластмассовый/алюминиевый корпуса)
с Подсветкой (пластмассовый/алюминиевый корпуса)
от сети переменного тока16/20
5/8
неограниченоВремя полной зарядки аккумуляторной батареи, ч.
Пластмассовый корпус
Алюминиевый корпус10
8Электропитание твердомера:
сеть переменного тока, В / Гц
аккумуляторная батарея, В
потребляемая мощность, не более, ВА100-200 / 50-60
1,2
3,0Диапазон температур, от / и до /, °С:
при эксплуатации (пластмассовый/алюминиевый корпуса)
при хранении и транспортировке (пластмассовый/алюминиевый корпуса)-5 … +45 / -20 … +55
-15 … +65 / -35 … +60Относительная влажность воздуха, % 30 … 80 Наличие драгоценных металлов и камней:
серебро, млг16,8 Габаритные размеры, мм:
электронный блок (длина / ширина / высота) пластмассовый/алюминиевый корпуса
датчик (длина / диаметр)145 х 80 х 40 / 180 х 80 х 42
140 / 25Масса твердомера, кг:
электронный блок + датчик
в полной комплектации (брутто)0,61
1,3Время одного измерения твёрдости, с 2 Шероховатость измеряемой поверхности, не более, Ra 3,2 Радиус кривизны измеряемой поверхности, не менее, мм: 10 Масса контролируемого изделия, не менее, кг: 3 Толщина контролируемого изделия, не менее, мм: 12 Глубина проникновения твердосплавного шарика динамического датчика в контролируемое изделие, в среднем, мм: 0,3 Ресурс датчика (минимальное количество измерений): 50000 Минимальный диаметр площадки на изделии для установки датчика, мм: 15 Размер отпечатка на измеряемой поверхности (диаметр), мм: 0,7 -
Поверка проводится в соответствии с документом “Твердомеры портативные ультразвуковые МЕТУ1, МЕТ-У1А, твердомеры портативные динамические МЕТ-Д1, МЕТ-Д1А, твердомеры портативные комбинированные МЕТ-УД, МЕТ-УДА. МЕТ – ТП.01 МП ”, утвержденным ГЦИ СИ ФГУП “ВНИИФТРИ” 24.08.2012 г.
