Поверка рефрактометра PAN-1 DC (L) во Владивостоке

Поверка осуществляется по документу МП 26-251-2015 «ГСИ. Рефрактометры ручные ATAGO. Методика поверки», утвержденному ФГУП «УНИИМ» 30 октября 2015 г.

Основные средства поверки:

— эталон единицы температуры 3-го разряда в диапазоне значений от 5 до 100 оС;

— стандартный образец утвержденного типа показателя преломления жидкостей ГСО 8023-2002 (комплект 1111) с метрологическими характеристиками, представленными в таблице 1;

Таблица 1 — Метрологические характеристики СО

№ ГСО	Индекс СО	Наименование вещества	Номинальное значение показателя преломления, n20 n D	Границы абсолютной погрешности при Р=0,95
8123-2002	ПП-В	Дистиллированная вода	1,3330	±0,00002
8123-2002	ПП-Г	н-Г ептан	1,3877	±0,00003
8123-2002	ПП-Ч	Четыреххлористый углерод	1,4602	±0,00003
8123-2002	ПП-Б	Бензол	1,5011	±0,00003
8123-2002	ПП-Бр	а-Бромнафталин	1,6579	±0,00003

— стандартный образец состава и свойств раствора сахарозы (комплект САХАРОЗКА 10-60) ГСО 10670-2015 с метрологическими характеристиками, представленными в таблице 2.

Таблица 2 — Метрологические характеристики СО

Наименование аттестованной характеристики	Индекс СО	Аттестованное значение	Границы допускаемых значений абсолютной погрешности аттестованного значения при P=0,95, Д
1	2	3	4
массовая доля сахарозы (Brix), %	САХАРОЗКА 10	10,0	± 0,05
	САХАРОЗКА 20	20,0	± 0,05
	САХАРОЗКА 30	30,0	± 0,05
	САХАРОЗКА 40	40,0	± 0,05
	САХАРОЗКА 50	50,0	± 0,05
	САХАРОЗКА 60	60,0	± 0,05

1	2	3	4
показатель преломления, nD20	САХАРОЗКА 10	1,34783	± 0,00005
	САХАРОЗКА 20	1,36384	± 0,00005
	САХАРОЗКА 30	1,38115	± 0,00005
	САХАРОЗКА 40	1,39986	± 0,00010
	САХАРОЗКА 50	1,42009	± 0,00010
	САХАРОЗКА 60	1,44193	± 0,00010

Оставить заявку

Основные средства поверки:

— эталон единицы температуры 3-го разряда в диапазоне значений от 5 до 100 оС;

Таблица 1 — Метрологические характеристики СО

№ ГСО	Индекс СО	Наименование вещества	Номинальное значение показателя преломления, n20 n D	Границы абсолютной погрешности при Р=0,95
8123-2002	ПП-В	Дистиллированная вода	1,3330	±0,00002
8123-2002	ПП-Г	н-Г ептан	1,3877	±0,00003
8123-2002	ПП-Ч	Четыреххлористый углерод	1,4602	±0,00003
8123-2002	ПП-Б	Бензол	1,5011	±0,00003
8123-2002	ПП-Бр	а-Бромнафталин	1,6579	±0,00003

Таблица 2 — Метрологические характеристики СО

Наименование аттестованной характеристики	Индекс СО	Аттестованное значение	Границы допускаемых значений абсолютной погрешности аттестованного значения при P=0,95, Д
1	2	3	4
массовая доля сахарозы (Brix), %	САХАРОЗКА 10	10,0	± 0,05
	САХАРОЗКА 20	20,0	± 0,05
	САХАРОЗКА 30	30,0	± 0,05
	САХАРОЗКА 40	40,0	± 0,05
	САХАРОЗКА 50	50,0	± 0,05
	САХАРОЗКА 60	60,0	± 0,05

1	2	3	4
показатель преломления, nD20	САХАРОЗКА 10	1,34783	± 0,00005
	САХАРОЗКА 20	1,36384	± 0,00005
	САХАРОЗКА 30	1,38115	± 0,00005
	САХАРОЗКА 40	1,39986	± 0,00010
	САХАРОЗКА 50	1,42009	± 0,00010
	САХАРОЗКА 60	1,44193	± 0,00010

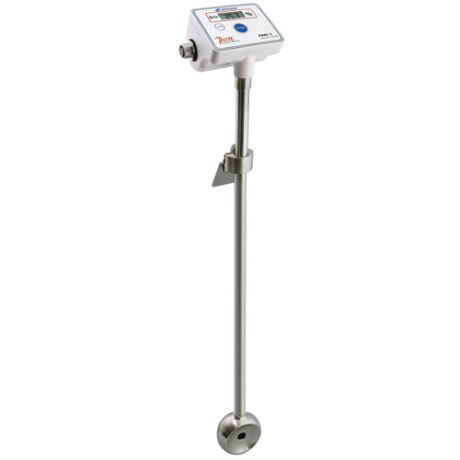

Не требуется дополнительного оборудования для монтажа. Необходимо просто установить прибор на край ёмкости. Идеально подходит как для химических так и для пищевых образцов. Показания температуры и Брикс обновляются автоматически каждые 30 секунд. Блок оснащен источником питания DC24V и выходом RS-232C для экспорта данных. PAN-1 (L) имеет длину 50 см. Поверка рефрактометра PAN-1 DC (L) осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

Поверка рефрактометра PAN-1 DC (L)

Принцип действия рефрактометров основан на регистрации предельного угла преломления света, соответствующего наблюдаемой границе «свет-тень», образующейся при прохождении его через границу раздела двух сред с различными показателями преломления падающего света. Положение границы «свет-тень» меняется в зависимости от показателя преломления измеряемого вещества и для разных веществ оно разное. Данное измерение основано на явлении полного внутреннего отражения света источника излучения на границе раздела двух сред, одна из которых измерительная призма рефрактометра, а другая -измеряемое вещество с меньшим показателем преломления.

Конструкционно рефрактометры представляют собой малогабаритный ручной измерительный прибор, основной деталью которых является измерительная призма из оптического стекла с точно известными величинами угла преломления и преломляющего угла.

Результаты измерений считываются с измерительной шкалы массовой доли сахарозы в водных растворах по шкале Brix % в световом поле зрительной трубы рефрактометра.

Программное обеспечение

Рефрактометры оснащены встроенным программным обеспечением (далее ПО), которое невозможно идентифицировать, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, а также проводить градуировку.

Конструкция рефрактометров исключает возможность несанкционированного влияния на ПО рефрактометров и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Модель	PAN-1DC L
Cat.No.	3608
Диапазон измерения	Brix от 0.0 до 42.0%
Точность измерения	±0.2%
Температурная компенсация	От 10.0 до 95.0°C
Температура окружающей среды	От 10 до 45°C
Выход	RS-232C
Электропитание	DC 24V
Класс защиты	погружаемая в образец часть : IP 67
Аксессуары	Стандартная длина — 2 м. Длина кабеля может быть увеличена до 15 м.
Размеры и вес	80×72×600mm, 780g

Модель	PAN-1DC L
Cat.No.	3608
Диапазон измерения	Brix от 0.0 до 42.0%
Точность измерения	±0.2%
Температурная компенсация	От 10.0 до 95.0°C
Температура окружающей среды	От 10 до 45°C
Выход	RS-232C
Электропитание	DC 24V
Класс защиты	погружаемая в образец часть : IP 67
Аксессуары	Стандартная длина — 2 м. Длина кабеля может быть увеличена до 15 м.
Размеры и вес	80×72×600mm, 780g

Основные средства поверки:

— эталон единицы температуры 3-го разряда в диапазоне значений от 5 до 100 оС;

Таблица 1 — Метрологические характеристики СО

№ ГСО	Индекс СО	Наименование вещества	Номинальное значение показателя преломления, n20 n D	Границы абсолютной погрешности при Р=0,95
8123-2002	ПП-В	Дистиллированная вода	1,3330	±0,00002
8123-2002	ПП-Г	н-Г ептан	1,3877	±0,00003
8123-2002	ПП-Ч	Четыреххлористый углерод	1,4602	±0,00003
8123-2002	ПП-Б	Бензол	1,5011	±0,00003
8123-2002	ПП-Бр	а-Бромнафталин	1,6579	±0,00003

Таблица 2 — Метрологические характеристики СО

Наименование аттестованной характеристики	Индекс СО	Аттестованное значение	Границы допускаемых значений абсолютной погрешности аттестованного значения при P=0,95, Д
1	2	3	4
массовая доля сахарозы (Brix), %	САХАРОЗКА 10	10,0	± 0,05
	САХАРОЗКА 20	20,0	± 0,05
	САХАРОЗКА 30	30,0	± 0,05
	САХАРОЗКА 40	40,0	± 0,05
	САХАРОЗКА 50	50,0	± 0,05
	САХАРОЗКА 60	60,0	± 0,05

1	2	3	4
показатель преломления, nD20	САХАРОЗКА 10	1,34783	± 0,00005
	САХАРОЗКА 20	1,36384	± 0,00005
	САХАРОЗКА 30	1,38115	± 0,00005
	САХАРОЗКА 40	1,39986	± 0,00010
	САХАРОЗКА 50	1,42009	± 0,00010
	САХАРОЗКА 60	1,44193	± 0,00010
