Поверка рефлектометра оптического РЕЙС-405 во Владивостоке
Вся информация относительно поверки прибора содержится в приложенном файле «69458-17: Методика поверки ШМИЯ.411719.008РЭ»
-
РЕЙС-405 предназначен для использования как в составе электроизмерительных лабораторий, так и автономно, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях. Поверка рефлектометра оптического РЕЙС-405 проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
Рефлектометр РЕЙС-405 может быть также использован для измерения и других типов линий с металлическими проводниками.

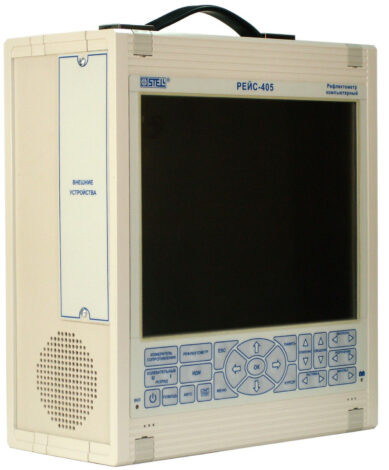

Конструкция корпуса компьютерного рефлектометра РЕЙС-405 такова, что прибор имеет относительно небольшой вес и удобное расположение органов управления и подключения.
В электроизмерительной лаборатории рефлектометр РЕЙС-405 может быть использован либо как постоянно-встроенный прибор, либо как съемный прибор.
РЕЙС-405 является одним из лучших средств российского производства для предварительной локации повреждений в силовых кабельных линиях, так как позволяет с наилучшим эффектом реализовать все необходимые для силовых кабельных линий методы измерения.
Поверка рефлектометра оптического РЕЙС-405, особенности применения:
Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства.
Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.
При разработке прибора РЕЙС-405 были сохранены все положительные качества рефлектометра РЕЙС-305, а именно: широкие функциональные возможности, хорошие технические характеристики, принцип прямого управления режимами и параметрами, простота выбора необходимого режима, простота и интуитивная понятность интерфейса, наличие автономного питания (встроенный аккумулятор), работоспособность как от промышленной сети переменного тока, так и от бортовой сети автомобиля, небольшие габариты и вес.
Новые положительные качества компьютерного рефлектометра РЕЙС-405
При разработке схемных, программных, а также конструктивных решений нового прибора были учтены замечания и пожелания пользователей приборов РЕЙС-305.
В результате компьютерный рефлектометр РЕЙС-405 получил много новых положительных качеств, в том числе:
- достаточно большой встроенный цветной TFT-экран (диагональ 10,4”) с разрешением 800 х 600 точек,
- 4-й режим — измерение сопротивления изоляции,
- вместо ручного управления выходным сопротивлением применено программное,
- увеличен диапазон измеряемых расстояний (с 51 км до 250 км),
- увеличена максимальная амплитуда зондирующего сигнала (с 25 В до 120В),
- увеличено максимальное перекрываемое затухание (с 80 до 95 дБ),
- увеличена частота дискретизации входного сигнала (со 160 до 200 МГц),
- многократно увеличен объем встроенного запоминающего устройства для энергонезависимого сохранения измеренных рефлектограмм и импульсных характеристик (в 10000 раз),
- обеспечена возможность легкого сохранения измеренной информации непосредственно на USB Flash-накопителе пользователя,
- при подключении к прибору РЕЙС-405 стандартной компьютерной USB-клавиатуры и «мыши», открывается возможность выполнять текстовое и графическое редактирование материалов пользователя,
- обеспечена возможность непосредственного подключения к прибору РЕЙС-405 различных устройств, в том числе принтера — для распечатки результатов измерений,
- обеспечена возможность подключения к прибору РЕЙС-405 внешнего стандартного монитора любого размера и с разрешением — до 2048 x 1536 точек, через стандартный VGA разъем,
- конструкция корпуса, расположение экрана, кнопок управления и разъемов для подключения к измеряемой линии прибора РЕЙС-405 обеспечивают лучшие, чем у прибора РЕЙС-305, возможности по встраиванию прибора в конструкцию передвижных кабельных электролабораторий.
-
1. Режим «МЕТОД РЕФЛЕКТОМЕТРА»
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5):
— минимальный диапазон – 250 м — максимальный диапазон – 250000 м
Коэффициент укорочения: — установка или измерение в пределах 1,00…7,00 — встроенная таблица
Зондирующие сигналы: — амплитуда 25 В…120 В — длительность от 100 нс до 300 мкс
Выходное сопротивление: — 10…1000 Ом, программно-регулируемое, с отображением величины на экране Инструментальная погрешность измерения расстояния: — не более 0,1 % Система отсчета расстояния: — при помощи вертикальных курсоров Режимы измерения: — Прямой — считывание и отображение текущей рефлектограммы по любому из входов: вход L1; вход L2, вход L3; — Сравнение — наложение двух или трёх рефлектограмм (вход-вход, вход-память, память-память, входы L1-L2-L3);
— Раздельный — зондирование по входу L1 и приём по входам L2 или L3 (L1-L2, L1-L3)
— Разность – отображение результата разности между двумя рефлектограммами (вход-вход, вход-память, память-память).
Растяжка: Возможность растяжки выбранного участка рефлектограммы Память: Возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти Отстройка от аддитивных помех и шумов: Усреднение посредством цифрового накопления, фильтрация сигналов Отстройка от синхронных помех: — При считывании рефлектограмм — за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля). — При цифровой обработке рефлектограмм из памяти — за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля).
Эквивалентная (эффективная) частота дискретизации : 3,2 ГГц Отображение информации: — Рефлектограммы и результаты обработки отображаются в графическом виде на цветном TFT экране размером 10,4». — Режимы, параметры и информация — в алфавитно-цифровом и символьном виде.
Питание: — Сеть переменного тока 100…240 В, 50…60 Гц — Сеть постоянного тока 12В.
Условия эксплуатации: 0…+50 °С Габаритные размеры (ШxВxГ): 270 x 300 x 122 мм Масса: Не более 7,5 кг 2. Режим «МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА»
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5):
— минимальный диапазон – 250 м — максимальный диапазон – 250000 м
Максимальная амплитуда входных сигналов: — 50 В Входное сопротивление по волновому входу: — 300 Ом Инструментальная погрешность измерения расстояния: — не более 0,1 % Усиление от –18 до +74 дБ Режимы работы: — Просмотр линии — Ожидание разряда
— Автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти)
Частота дискретизации: 200 МГц Подключение к линии (при методе колебательного разряда): Через присоединительное устройство по напряжению или по току 3. Режим «ИМПУЛЬСНО-ДУГОВОЙ МЕТОД»
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5):
— минимальный диапазон – 250 м — максимальный диапазон – 250000 м
Диапазон амплитуд входных сигналов (периодических и однократных) на входе: 0,002 … 120 В (без присоединительного устройства напряжения) Инструментальная погрешность измерения расстояния: — не более 0,1 % Усиление от –18 до +74 дБ Режимы работы: — Просмотр линии — Ожидание разряда
— Автозапуск (с возможностью автоматического рефлектограмм в памяти)
Два источника синхронизации: внутренняя и внешняя (сигнал синхронизации принимается на соответствующем входе).
Частота дискретизации: 200 МГц 4. Режим «МЕТОД ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ»
Минимальное измеряемое сопротивление не более 1 кОм Максимальное измеряемое сопротивление не менее 1 ГОм Измерительное напряжение 400 В Инструментальная погрешность измерения не более 5% Режимы измерения L1-L2, L1-L3, L2-L3, L1-броня, L2-броня, L3-броня -
Вся информация относительно поверки прибора содержится в приложенном файле «69458-17: Методика поверки ШМИЯ.411719.008РЭ»
