Поверка рефлектометра оптического EXFO MAX-700C во Владивостоке

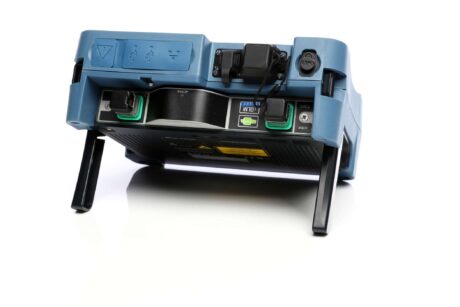

Портативный оптический рефлектометр MAX-700C– данная серия является обновлением серии MAX-700B (моделей MAX-720B и MAX-730B). Новые приборы имеют ряд конструктивных изменений (иное расположение портов, более наглядное отображение портов APC, крепеж ножек теперь расположен на самом корпусе). Но основные изменения коснулись технической части данных моделей. Появилась возможность заказать рефлектометр с многомодовым портом, увеличился динамический диапазон до 36 дБ на модели 720С и до 39 дБ на модели 730С. Уменьшилась минимальная длительность импульса до 3 нм, что позволило уменьшить мертвую зону по событию до 0,5 м (для модели 730С). Поверка рефлектометра оптического EXFO MAX-700C проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

Поверка рефлектометра оптического EXFO MAX-700C,

особенности прибора

Серия представлена двумя основными моделями, каждая из них может быть в различных модификациях.

MAX-720C LAN/WAN Access OTDR – данная модель рефлектометра отлично подходит для повседневного использования. Динамический диапазон до 36 дБ и мертвая зона до 0,7 м позволяет использовать прибор для тестирования сетей доступа, последней мили FTTx, в дата-центрах. Позволяет проводить тестирование как одномодовых, так и многомодовых линий связи.

MAX-730C PON FTTx/MDU OTDR – данная модель оптимизирована для тестирования PON сетей. Динамический диапазон до 39 дБ и мертвая зона до 0,5 м позволяет тестировать линии через сплиттера с делением до 1х128. Модель имеет встроенный измеритель мощности 1490/1550 в порт для тестирования активных линий. Также данная модель позволяет активировать дополнительные возможности тестирование системы iOLM.

Все модели поддерживают установку встроенного измерителя мощности и VFL, а также Wi-Fi и Bluetooth.

Также все модели поддерживают подключение микроскопов для оценки качества коннекторов серии FIP-400B.

Основные средства поверки:

1 Государственный рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи в диапазоне от 10-11 до 10-2 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.
Основные метрологические характеристики:
Диапазон измеряемой средней мощности оптического излучения: от 10-11 до 10-2 Вт.
Длины волн градуировки измерителя мощности (длины волн излучения источников): 632,8; от 840,0 до 860,0; 1064,0; от 1300,0 до 1320,0; от 1540,0 до 1560,0; от 1485,0 до 1495,0; от 1620,0 до 1630,0 нм. Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки в диапазоне от 10-11 до 2·10-3 включительно:±2,5 %; в диапазоне от 10-3 до 10-2 Вт включительно: ±3,5 %. Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне: ±5,0 %.

2 Государственный рабочий эталон единиц длины и ослабления в световоде в диапазонах воспроизведения от 0,06 до 600,00 км и от 0,5 до 20,0 дБ по ГОСТ 8.585-2013.
Основные метрологические характеристики:
Диапазон воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне от 0,06 до 600,00 км, пределы допускаемой абсолютной погрешности воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне ±(0,15+5·10-6L) м, где L — воспроизводимая длина, м; диапазон воспроизведения значений ослабления оптического излучения: от 0,5 до 40,0 дБ; пределы допускаемой абсолютной погрешности измерений ослабления оптического излучения: ±0,015·А, где А — измеряемое ослабление, дБ.
Допускается использование аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель рефлектометра.
