Поверка клещей токоизмерительных CMP-2000 во Владивостоке
Поверка осуществляется по документу CMP-2000-13 МП «Клещи электроизмерительные CMP-200, CMP-400, CMP-401, CMP-1006, CMP-2000. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 12 апреля 2013 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLUKE 5520A
- катушка токоизмерительная COIL 5500 (из комплекта ЗИП к калибратору FLUKE 5520A)
Оставить заявку
Поверка осуществляется по документу CMP-2000-13 МП «Клещи электроизмерительные CMP-200, CMP-400, CMP-401, CMP-1006, CMP-2000. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 12 апреля 2013 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLUKE 5520A
- катушка токоизмерительная COIL 5500 (из комплекта ЗИП к калибратору FLUKE 5520A)
-

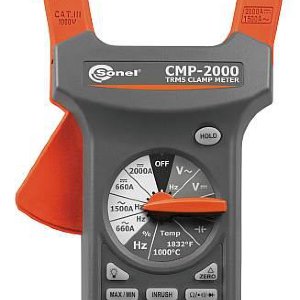

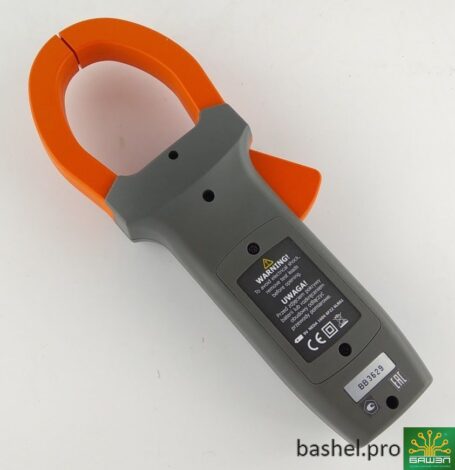

CMP-2000 – многофункциональные токоизмерительные клещи, разработанные для измерения основных электрических величин. Отличаются широким диапазоном измерения токов и напряжений, а также большим диаметром обхвата — до 57 мм — провод, 70×18 мм — шинопровод.Поверка клещей токоизмерительных CMP-2000 проводится в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
Поверка клещей токоизмерительных CMP-2000, Основные характеристики:
- измерение постоянного тока до 2000 А;
- измерение переменного тока до 1500 А (True RMS);
- измерение напряжения постоянного тока до 1000 В;
- измерение напряжения переменного тока до 750 В (True RMS);
- измерение сопротивления до 66 МОм с разрешением от 0,1 Ом;
- измерение температуры;
- измерение частоты до 1 МГц или коэффициента заполнения;
- тестирование диодов;
- контроль целостности электрических соединений.
Стандартная комплектация:
| Количество | Индекс |
| Комплект измерительных проводов CMP | 1 | WAPRZCMP1 |
| Термопара | 1 | # |
| Футляр S1 | 1 | WAFUTS1 |
| Элемент питания алкалиновый 9V 6LR61 | 1 |
-
Измерение постоянного тока
| Диапазон | Разрешение | Основная погрешность |
| 660,0 A | 0,1 A | ± (2,0 % и. в. + 5 е. м. р.) |
| 1000 А | 1 А | ± (3 % и.в. + 5 е. м. р.) |
| 2000 A | 1 A | Не нормирована |
- Защита от перегрузки: 2000A постоянного тока максимально 60 секунд
Измерение переменного тока True RMS
| Диапазон | Разрешение | Основная погрешность |
| 660,0 A | 0,1 A | ± (2,0 % и. в. + 10 е. м. р.) |
| 1000 А | 1 А | ± (2,5 % и. в. + 10 е. м. р.) |
| 1500 А | 1 А | Не нормирована |
- Коэффициент амплитуды: ≤3.
- Спецификация True RMS от 5% до 100% диапазона.
- Диапазон частот: 50Гц ~ 1кГц. Точность измерения f: ± (0,1% и.в. + 5 е.м.р). Отсчет на дополнительном индикаторе.
- Минимальный диапазон входного тока: >500 е.м.р.
- Защита от перегрузки: 1500 A переменного тока.
Измерение напряжения постоянного тока
| Диапазон | Разрешение | Основная погрешность |
| 6,600 В | 0,001 В | ± (0,5% и.в.+ 2 е.м.р) |
| 66,00 В | 0,01 В |
| 660,0 В | 0,1 В |
| 1000 В | 1 В |
- Защита от перегрузки: 1000В постоянного тока или 750В переменного rms.
Измерение напряжения переменного тока True RMS
| Диапазон | Разрешение | Основная погрешность |
| 6,600 В | 0,001 В | ±(1,5% и. в. + 8 е. м. р.) для 50…500 Гц |
| 66,00 В | 0,01 В |
| 600,0 В | 0,1 В |
| 750 В | 1 В |
- Коэффициент амплитуды: ≤3.
- Спецификация True RMS от 5% до 100% диапазона.
- Диапазон частот: 50Гц ~ 1кГц. Точность измерения f: ±(0,1% и.в. + 5 е.м.р). Отсчет на дополнительном индикаторе.
- Минимальный диапазон входного тока: >500 е.м.р.
- Защита от перегрузки: 1000В постоянного тока или 750В переменного тока rms.
Измерение сопротивления
| Диапазон | Разрешение | Основная погрешность |
| 660,0 Ом | 0,1 Ом | ± (1% и. в. + 5 е.м.р.) |
| 6,600 кОм | 0,001 кОм |
| 66,00 кОм | 0,01 кОм |
| 660,0 кОм | 0,1 кОм |
| 6,600 МОм | 0,001 МОм | ± (2,0% и. в. + 5 е.м.р.) |
| 66,00 МОм | 0,01 МОм | ± (3,5 % и. в. + 5 е.м.р.) |
- Защита от перегрузки: 600 В RMS постоянного или переменного тока.
Тестирование целостности цепи
Диапазон | Звуковой сигнал | Время реакции | Напряжение разомкнутой цепи |
660 Ом | менее 30 Ом | около 100 мс | -3,2В постоянного тока |
Тестирование целостности цепи
| Диапазон | Разрешение | Основная погрешность | Ток измерения | Напряжение разомкнутой цепи |
| 2 В | 1 мВ | ± (1,5% и.в. + 5 е.м.р.) | 0,8 мA | 3,2 В постоянного тока |
Измерение емкости
| Диапазон | Разрешение | Основная погрешность |
| 6,600 нФ | 0,001 нФ | ± (3% и. в. + 30 е.м.р.) |
| 66,00 нФ | 0,01 нФ | ± (3% и. в. + 10 е.м.р.) |
| 660,0 нФ | 0,1 нФ | ± (3% и. в. + 30 е.м.р.) |
| 6,600 мкФ | 0,001 мкФ | ± (3% и. в. + 10 е.м.р.) |
| 66,00 мкФ | 0,01 мкФ |
| 660,0 мкФ | 0,1 мкФ |
| 6,600 мФ | 0,001 нФ |
- Защита от перегрузки: 600 В RMS постоянного или переменного тока.
Измерение частоты
| Диапазон | Разрешение | Основная погрешность |
| 66,00 Гц | 0,01 Гц | ± (0,1% и. в. + 5 е.м.р.) |
| 660,0 Гц | 0,1 Гц |
| 6,600 кГц | 0,001 кГц |
| 66,00 кГц | 0,01 кГц |
| 660,0 кГц | 0,1 кГц |
| 1,000 МГц | 0,001 МГц |
- Минимальный диапазон входного сигнала: >10Гц.
- Минимальная ширина импульса: >1мкс.
- Границы коэффициента заполнения импульса: >30% и <70%.
- Защита от перегрузки: 600 В RMS постоянного или переменного.
Коэффициент заполнения
| Диапазон | Разрешение | Длительность импульса | Основная погрешность
(логические 5В) |
| 5…95% | 0,1% | >10 мкс | ± (2,0% и.в. + 10 е.м.р) |
- Диапазон частот: от 5% до 95% (от 40Гц до 20кГц).
- Защита от перегрузки: 600 В RMS постоянного или переменного.
Измерение температуры
| Диапазон | Основная погрешность | Тип датчика |
| -20…0 °C | ± (2% и.в. + 3 °C) | Термопара типа K |
| 0…399 °C | ± (1% и.в. + 2 °C) |
| 400…1000 °C | ± (2% и.в. + 3 °C) |
| ± (2% и.в. + 6 °F) |
| 32…750 °F | ± (1% и.в. + 4 °F) |
| 750…1832 °F | ± (2% и.в. + 6 °F) |
-
Поверка осуществляется по документу CMP-2000-13 МП «Клещи электроизмерительные CMP-200, CMP-400, CMP-401, CMP-1006, CMP-2000. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 12 апреля 2013 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLUKE 5520A
- катушка токоизмерительная COIL 5500 (из комплекта ЗИП к калибратору FLUKE 5520A)
