Поверка измерителя сопротивления изоляции АКИП-8603 во Владивостоке

Поверка измерителя сопротивления изоляции АКИП-8603
Поверка измерителя сопротивления изоляции АКИП-8603
Поверка измерителя сопротивления изоляции АКИП-8603
Поверка измерителя сопротивления изоляции АКИП-8603
Поверка измерителя сопротивления изоляции АКИП-8603
Поверка измерителя сопротивления изоляции АКИП-8603

Периодическая поверка измерителей в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца измерителей, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

Основные средства поверки:

  • Калибратор FLUKE 5522А. Погрешность воспроизведения напряжения постоянного тока в диапазоне до 1000 В от ±0,0011 до ±0,0018 %; погрешность воспроизведения напряжения переменного тока в диапазоне до 1000 В от ±0,0115 до ±0,025 %.
  • Магазин сопротивлений АКИП-7502/1. Погрешность воспроизведения сопротивления в диапазоне от 1 х 106 до 5 х 1011 Ом ±1 %.
  • Магазин сопротивлений АКИП-7502/3. Погрешность воспроизведения сопротивления в диапазоне от 1 х 10б до 1 х 1012 Ом ±1 %.

Межповерочный интервал 1 год.

Оставить заявку

Периодическая поверка измерителей в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца измерителей, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

Основные средства поверки:

  • Калибратор FLUKE 5522А. Погрешность воспроизведения напряжения постоянного тока в диапазоне до 1000 В от ±0,0011 до ±0,0018 %; погрешность воспроизведения напряжения переменного тока в диапазоне до 1000 В от ±0,0115 до ±0,025 %.
  • Магазин сопротивлений АКИП-7502/1. Погрешность воспроизведения сопротивления в диапазоне от 1 х 106 до 5 х 1011 Ом ±1 %.
  • Магазин сопротивлений АКИП-7502/3. Погрешность воспроизведения сопротивления в диапазоне от 1 х 10б до 1 х 1012 Ом ±1 %.

Межповерочный интервал 1 год.

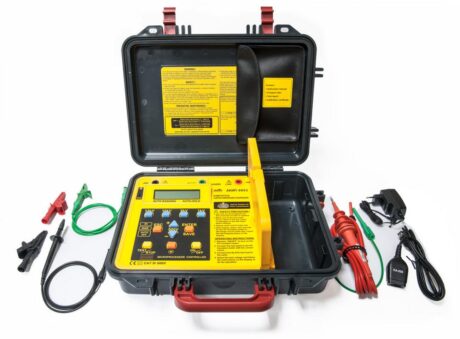

  • АКИП-8603 — Высоковольтный измеритель сопротивления изоляции (испытательное напряжение до 15 кВ с шагом регулировки 500 В) предназначен для измерения сопротивления изоляции оболочек электрических кабелей, проводов и других объектов в диапазоне 0,001 ГОм…3 ТОм (погрешность ± 5%). Тестер изоляции обеспечивает автоматическое измерение коэф. абсорбции (DAR), коэф. поляризации (PI) при постоянном напряжении (тест по таймеру). Для теста изоляции используется динамический режим генерации выходного тока с технологией авторегулирования диапазона. Тераомметр АКИП-8603 питается от аккумуляторной перезаряжаемой батареи и может быть использован для портативного тестирования электрической изоляции материалов, диэлектриков (исследуемых устройств/ ИУ). Поверка измерителя сопротивления изоляции АКИП-8602 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

    Поверка измерителя сопротивления изоляции АКИП-8602

    Применен 2-х строчный ЖК-дисплей, на который выводится значение измеренного сопротивления изоляции. Экран имеет графическую шкалу, которая отображает нарастание Uвых во время испытаний (уровень приложенного потенциала) и спад напряжения в тестируемой цепи при автоматической разрядке накопительного конденсатора.
    Тестер оснащен системой сигнализации, которая при наличии в тестируемой цепи пост/ перем. напряжения свыше 30 В (AC/ DC) выдает звуковое предупреждение и блокирует выполнение теста.
    В стандартный комплект поставки включены измерительные силиконовые провода AL-30AG (зеленый GUARD – 1м), а также высоковольтные AL-30HB (черный – 1 м), AL-58 (красный – 2,6 м). В целях повышения электробезопасности ВВ пробники имеют наконечники с подпружиненным изолирующим экраном (при подключении в гнездо 4 мм – он свободно утапливается в корпусе).

    Особенности

    • 30 номиналов Uисп + 5-ти фикс. значений (клавиши на панели: 1/ 5/ 10/ 15 кВ)
    • Шаг перестройки выходного U исп ± 500 В
    • Встроенный вольтметр (пост./ перем.)
    • Рабочий ток 0,5 нА – 0,55 мА (ток КЗ до 5 мА)
    • Граф. линейная шкала (нарастание / спад тестового напряжения), подсветка дисплея
    • Автоматический разряд накопительного конденсатора;
    • Индикация времени продолжительности теста;
    • Автоматический выбор пределов измерения;
    • Автоматическое прерывание теста в случае пробоя изоляции;
    • ЖКИ с наклонным расположением экрана (2 строки х 16 знаков);
    • Функция удержания показаний на дисплее (Auto-Hold)
    • Оптоизолированный интерфейс (USB х RS-232)
    • Внутренняя память (200 ячеек)
    • Система энергосбережения, контроль состояния источников питания;
    • Автоматическое выключение питания;
    • Категория защиты: ЭУ до 600 В/ кат IV
    • Высокие эргономические показатели.

  • Параметр Значение
    Сопротивление изоляции
    Испытательное напряжение (постоянное) 500 … 15000 В (шаг изменения 500 В; 30 номиналов Uисп) или фиксированные значения: 1 / 5 / 10 / 15 кВ (выбор на передней панели)
    Пределы измерений До 70 ГОм при Uисп=» 0,5 кВ; до «2 ТОм при Uисп=» 15 кВ
    Разрешение 1 / 10 / 100 МОм / 1 ГОм на пределах соответственно: 2 / 20 / 200 ГОм / 2 ТОм
    Тестовый ток 5 мкА
    Погрешность измерения ± (5% + 5 ед. счета)
    Длительность измерений Быстрый тест (режим энергосбережения): < 15 с
    Медленный тест: < 100 с
    Вольтметр
    Переменное напряжение 0…600 В
    Постоянное напряжение 0…600 В
    Разрешение 1 В
    Погрешность измерения ± (2% + 3 еденицы счета)
    Общие данные
    Память 200 ячеек для сохранения результатов измерения
    Дисплей 2-строчный ЖКИ (2 х 16)
    Источник питания Аккумуляторная батарея 12 В / 2,3 А*ч ;
    сетевой адаптер-зарядка Uвх =» 100…240 В / «0,4 А; Uвых =» 24 В / «0,62 А
    Время работы 2…20 ч (в зависимости от режима тестирования)
    Габаритные размеры 430 х 324 х 127 мм
    Масса 5 кг

  • Периодическая поверка измерителей в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца измерителей, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

    Основные средства поверки:

    • Калибратор FLUKE 5522А. Погрешность воспроизведения напряжения постоянного тока в диапазоне до 1000 В от ±0,0011 до ±0,0018 %; погрешность воспроизведения напряжения переменного тока в диапазоне до 1000 В от ±0,0115 до ±0,025 %.
    • Магазин сопротивлений АКИП-7502/1. Погрешность воспроизведения сопротивления в диапазоне от 1 х 106 до 5 х 1011 Ом ±1 %.
    • Магазин сопротивлений АКИП-7502/3. Погрешность воспроизведения сопротивления в диапазоне от 1 х 10б до 1 х 1012 Ом ±1 %.

    Межповерочный интервал 1 год.
